O que são parafusos de expansão Shell Rock?

Parafusos de expansão Shell Rocksão um tipo de dispositivo mecânico de reforço de rocha amplamente utilizado em engenharia subterrânea (como minas, túneis e cavernas subterrâneas) para estabilizar massas rochosas fraturadas ou soltas.

Princípio Básico de Trabalho

Eles dependem da expansão mecânica para gerar fricção e força de fixação entre o parafuso e o poço da rocha. O componente principal é o invólucro de expansão (uma luva dividida em forma de cunha) instalado na extremidade do parafuso. Quando o parafuso é apertado (geralmente com uma porca na extremidade exposta), o invólucro de expansão é comprimido por uma cunha, fazendo com que ele se expanda para fora e pressione firmemente contra a parede interna do furo. Isto cria um forte atrito radial, ancorando o parafuso firmemente na rocha, e então o parafuso pode suportar cargas de tração para evitar o colapso ou deslocamento da rocha.

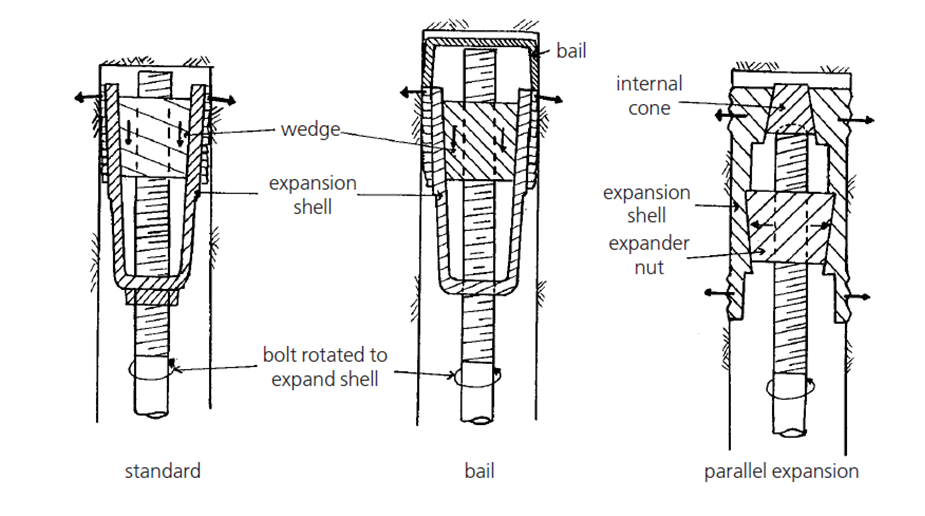

Estrutura Básica

Concha de expansãomontagem: A peça de ancoragem do núcleo, composta por uma manga de aço dividida e uma cunha correspondente. O número de divisões na manga pode ser ajustado de acordo com as necessidades de engenharia.

Corpo do parafuso: Uma haste de aço (geralmente aço roscado) que conecta oescudo de expansãoe o componente de fixação de superfície e transmite a força de tração.

Componentes de fixação de superfície: Incluindo arruelas e porcas. Apertar a porca aciona a cunha para comprimir o invólucro de expansão e a arruela distribui a pressão uniformemente na superfície da rocha.

Características principais

Ancoragem rápida: O efeito de ancoragem pode ser alcançado imediatamente após o aperto da porca, sem esperar pela cura da argamassa (ao contrário dos parafusos para rocha grautados), o que é adequado para cenários de suporte urgentes.

Ancoragem mecânica: Não há necessidade de materiais de rejuntamento, o que é conveniente para construção em ambientes ricos em água ou de baixa temperatura onde o rejunte não é fácil de solidificar.

Profundidade de ancoragem limitada: A força de ancoragem eficaz provém principalmente do contacto entre oescudo de expansãoe a parede do furo, pelo que é geralmente utilizado como suporte temporário ou de curta duração. Para requisitos de longo prazo e alta estabilidade, os chumbadores cimentados são mais adequados.

Fácil instalação e remoção: O processo de operação é simples, podendo ser removido e reutilizado se necessário (sob a premissa de garantir a segurança estrutural).

Cenários típicos de aplicação

Suporte temporário em estradas de minas e realces.

Reforço de emergência de seções rochosas fraturadas durante a escavação de túneis.

Suporte para engenharia subterrânea de pequena escala com vida útil curta.
