Como funciona um sistema de pós-tensionamento não ligado?

Umsistema de pós-tensionamento não ligadoé uma técnica de protensão onde os cabos de aço tensionados não estão permanentemente fixados ao concreto circundante (ao contrário do pós-tensionamento colado, onde os cabos são cimentados em dutos para aderir ao concreto). Em vez disso, os tendões são isolados do concreto por um revestimento e revestimento duráveis, permitindo que se movam ligeiramente em relação ao concreto ao longo da vida útil da estrutura. Este sistema é amplamente utilizado em lajes, vigas, pilares e pontes por sua flexibilidade, facilidade de instalação e capacidade de acomodar pequenos movimentos estruturais.

Componentes principais de umSistema de pós-tensionamento não colado

Tendões: Fios/fios de aço de alta resistência (o elemento de suporte de carga, pré-fabricado no comprimento certo).

Bainha/Revestimento: Uma bainha de plástico ou metal lisa e impermeável que envolve o tendão, além de um lubrificante de graxa/cera dentro da bainha. Isso evita a corrosão, reduz o atrito e garante que o tendão não esteja aderido ao concreto.

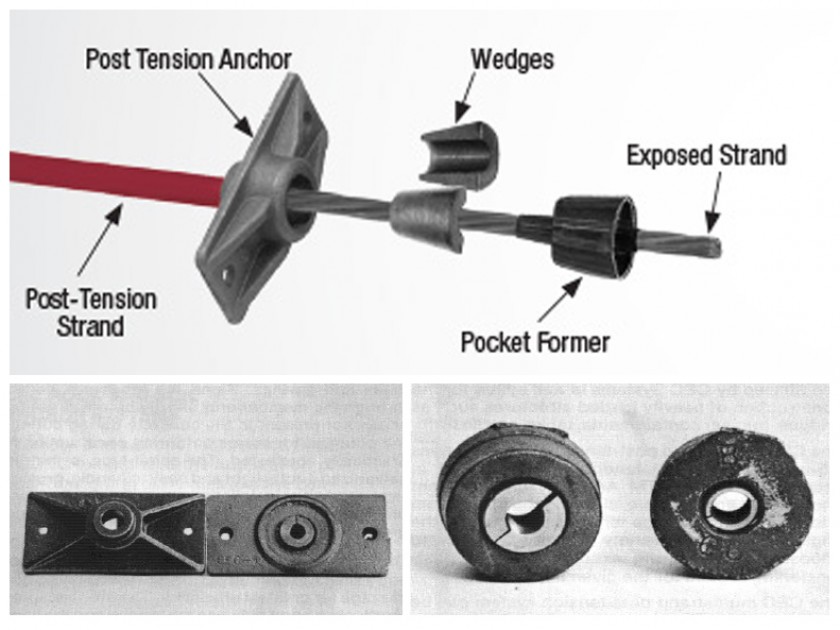

Ancoragens: Dispositivos mecânicos (em ambas as extremidades do tendão) que prendem o tendão e transferem a força de tração do tendão para a estrutura de concreto (por exemplo, ancoragens do tipo cunha para cordões).

Macaco de estresse: Equipamento hidráulico usado para tensionar o tendão até a força projetada durante a construção.

Dutos (opcional): Pequenos canais de plástico/conduíte moldados em concreto para guiar tendões (para layouts de tendões pré-colocados).

Vantagens dePós-tensionamento não ligado

Construção mais rápida: Sem rejuntamento no local (a maior economia de tempo) e os tendões pré-fabricados reduzem o trabalho.

Design flexível: Os tendões podem ser curvados/dispostos para corresponder a geometrias estruturais complexas (por exemplo, lajes planas para arranha-céus).

Melhor controle de trincas: A pré-compressão minimiza trincas por tração sob cargas de serviço; pequenas fissuras (se ocorrerem) não comprometem o tendão.

Acomoda Movimentos: O deslizamento do tendão permite movimentos estruturais menores (por exemplo, encolhimento, fluência, expansão térmica) sem acúmulo de tensão.

Estruturas Leves: Permite vãos maiores com lajes/vigas mais finas (volume de concreto reduzido) em comparação ao concreto armado.

Aplicativos comuns

Pisos residenciais/comerciais de placa plana/laje plana (o uso mais difundido).

Garagens de estacionamento, tabuleiros de pontes e estruturas de vigas e colunas.

Lajes niveladas (para grandes pisos industriais para controle de fissuras por retração).

Estruturas resistentes a sismos (em combinação com vergalhões de aço macio).

Em resumo, osistema de pós-tensionamento não ligadofunciona aplicando uma força de tração controlada a um cabo de aço não colado e protegido contra corrosão após a cura do concreto, o que induz a pré-compressão no concreto para neutralizar as cargas aplicadas - tudo isso enquanto o cabo permanece isolado do concreto, garantindo flexibilidade, durabilidade e transferência eficiente de carga por meio de ancoragens.
