O que é ancoragem de lajes planas protendidas pós-tensão e por que ela é crítica para estruturas modernas de concreto

PoAncoragem de laje plana protendida com tensão stdesempenha um papel decisivo na construção moderna de concreto armado. De torres comerciais altas a lajes residenciais e estruturas de estacionamento, os sistemas de lajes planas contam com componentes de ancoragem confiáveis para transferir forças de protensão com segurança para o concreto. Este artigo explora o princípio de funcionamento, importância estrutural, componentes do sistema, padrões técnicos, processo de instalação, medidas de controle de qualidade e inovações futuras em sistemas de ancoragem de lajes planas protendidas pós-tensionadas. Também destaca comoMaquinário Supremofornece soluções de ancoragem de alto desempenho projetado para durabilidade, segurança e eficiência de custos.

Índice

• 1. O que é ancoragem de laje plana protendida pós-tensão?
• 2. Por que a ancoragem é crítica em lajes planas pós-tensionadas?
• 3. Principais componentes de um sistema de ancoragem em lajes planas
• 4. Sistemas de ancoragem PT colados vs. não colados
• 5. Especificações Técnicas e Normas
• 6. Processo de instalação e fluxo de trabalho de construção
• 7. Requisitos de controle de qualidade e inspeção
• 8. Vantagens de usar sistemas de ancoragem de alta qualidade
• 9. Tendências Futuras em Tecnologia de Ancoragem Pós-Tensão
• 10. Perguntas frequentes

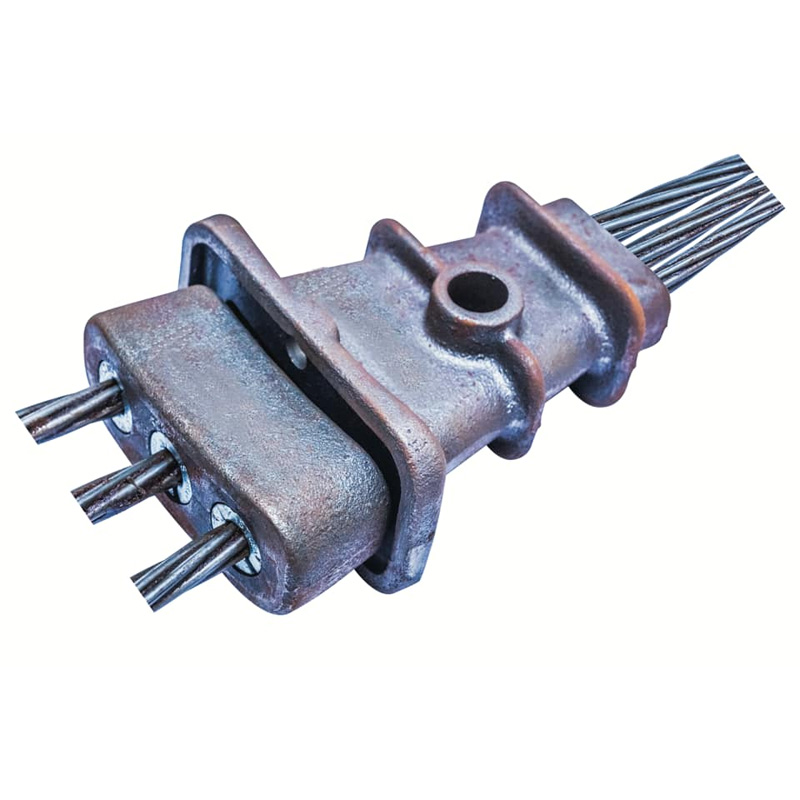

1. O que é ancoragem de laje plana protendida pós-tensão?

A ancoragem de laje plana protendida pós-tensão refere-se ao dispositivo mecânico usado para ancorar cordões de aço de alta resistência em sistemas de lajes de concreto protendido. Ele transfere a força de tração do tendão de protensão para o concreto circundante após a conclusão das operações de estresse.

Num sistema de laje plana (sem vigas), a ancoragem é normalmente embutida nas bordas da laje ou dentro de bolsos estressantes. Uma vez que o tendão é tensionado usando macacos hidráulicos, as cunhas internas a cabeça de ancoragem prende o cordão permanentemente, fixando a força no concreto.

2. Por que a ancoragem é crítica em lajes planas pós-tensionadas?

A ancoragem é o elemento final de transferência de força em um sistema protendido. Se a ancoragem falhar, a integridade estrutural de toda a laje pode ficar comprometida.

Principais funções estruturais

• Transfere a força de protensão com segurança para o concreto
• Evita o deslizamento do fio após o tensionamento
• Distribui o estresse concentrado uniformemente
• Garante estabilidade estrutural a longo prazo

Na construção moderna de arranha-céus, os sistemas de lajes planas reduzem a espessura do piso e aumentam flexibilidade arquitetônica. No entanto, eles dependem fortemente de hardware de ancoragem confiável para manter margens de segurança.

3. Principais componentes de um sistema de ancoragem em lajes planas

Um conjunto típico de ancoragem de pós-tensão inclui:

NoMaquinário Supremo, os componentes de ancoragem são fabricados usando liga de aço de alta qualidade e submetida a usinagem de precisão e rigoroso controle de qualidade para garantir um desempenho consistente do assentamento em cunha.

4. Sistemas de ancoragem PT colados vs. não colados

Sistema não vinculado

• Comum na construção de lajes planas
• Usa monostrand revestido com graxa e com bainha
• Ancoragem localizada nas bordas da laje

Sistema vinculado

• Comum em pontes e estruturas pesadas
• Dutos rebocados após tensionamento
• Fornece maior redundância

A escolha depende dos requisitos do projeto estrutural, das condições de carga e das considerações de manutenção.

5. Especificações Técnicas e Normas

Os sistemas de ancoragem de alta qualidade devem cumprir normas internacionais, tais como:

• ETAG 013 (Diretriz Europeia de Aprovação Técnica)
• ASTM A416 (Cordo de aço de protensão)
• ACI 318 (Requisitos do Código de Construção para Concreto Estrutural)

Parâmetros técnicos importantes incluem:

6. Processo de instalação e fluxo de trabalho de construção

1. Instale dutos de tendão e reforço
2. Posicione a cabeça de ancoragem e a placa de rolamento
3. Despeje e cure concreto
4. Insira o macaco hidráulico e o fio de tensão
5. Trave as cunhas na cabeça da âncora
6. Corte o excesso de fio e sele o bolso

A instalação adequada garante a transferência correta de carga e durabilidade a longo prazo.

7. Requisitos de controle de qualidade e inspeção

• Inspeção de tolerância dimensional
• Testes de dureza e tração
• Verificação de teste de carga estática
• Avaliação de resistência à corrosão
• Ensaios não destrutivos (END)

Fabricantes respeitáveis ​​comoMaquinário Supremoconduzir ciclo completo inspeção antes do envio para garantir conformidade e segurança.

8. Vantagens de usar sistemas de ancoragem de alta qualidade

• Melhor capacidade de carga da laje
• Espessura de concreto reduzida
• Menor consumo de materiais
• Controle aprimorado de rachaduras
• Vida útil mais longa

Investir em hardware de ancoragem confiável reduz significativamente os riscos estruturais e os custos do ciclo de vida.

9. Tendências Futuras em Tecnologia de Ancoragem Pós-Tensão

A indústria está se movendo em direção a:

• Revestimentos resistentes à corrosão
• Sistemas de ancoragem de monitoramento inteligente
• Projetos de geometria de cunha de alta eficiência
• Métodos de produção ambientalmente sustentáveis

A inovação contínua garante que os sistemas de lajes planas permaneçam competitivos na construção sustentável.

10. Perguntas frequentes

Q1: Qual é a diferença entre laje plana e laje de viga em sistemas PT?

As lajes planas eliminam vigas, reduzindo a profundidade estrutural e melhorando a flexibilidade arquitetônica.

Q2: Quanto tempo dura um sistema de ancoragem PT?

Com instalação adequada e proteção contra corrosão, pode durar toda a vida útil da estrutura.

Q3: Os sistemas de ancoragem podem ser reutilizados?

Não. Os componentes de ancoragem PT são projetados para uso estrutural permanente.

Q4: Por que a dureza da cunha é importante?

A dureza adequada garante uma aderência segura do fio sem escorregar.

Conclusão

A ancoragem de lajes planas protendidas pós-tensão é a espinha dorsal da tecnologia protendida moderna. sistemas de lajes de concreto. Da segurança e desempenho estrutural à eficiência econômica, hardware de ancoragem de alta qualidade garante ótima transferência de carga e durabilidade a longo prazo.

Se você procura soluções de ancoragem confiáveis e projetadas com precisão para o seu próximo projeto,Maquinário Supremooferece fabricação profissional, rigoroso controle de qualidade e capacidade de fornecimento global.

Contate-noshoje para saber mais sobre nossas soluções de ancoragem de lajes planas protendidas pós-tensionadas e obter um orçamento personalizado para o seu projeto.
