Diferenças entre peças fundidas de aço e peças fundidas

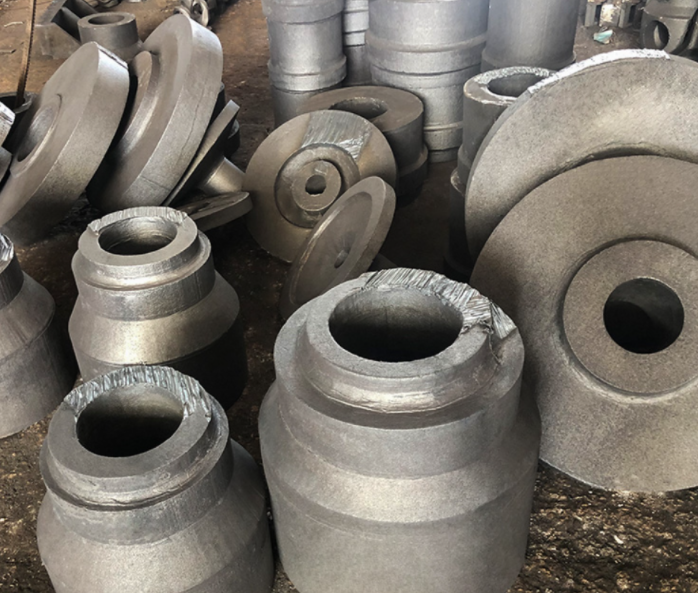

Ambospeças fundidas de açoepeças fundidas de ferrosão produtos de liga de ferro-carbono que são produzidos através de certas técnicas de fusão e depois fundidas. Então, quais são as diferenças nos processos de fundição desses dois?

Em termos de fabricação de mofo,peças fundidas de açoepeças fundidas de ferrosão basicamente os mesmos. A principal diferença é que as peças fundidas de aço encolhem mais do que as peças fundidas de ferro, e as peças fundidas de aço também têm pior fluidez. Portanto, quando os fabricantes de aço fundido criam moldes para componentes de aço fundido, eles precisam aumentar adequadamente o riser e o copo de servir.

Devido ao ponto de fusão mais alto deAço fundido, o aço é mais propenso à oxidação, e as características de falta de fluidez e retração significativa significam que os processos usados ​​para evitar defeitos como fechamentos frios, cavidades de encolhimento e rachaduras são mais complexos do que os de ferro fundido:

1. Porque o encolhimento deAço fundidoé muito maior que o deferro fundido, para evitar defeitos como cavidades de encolhimento e porosidade nas peças fundidas, os fabricantes de aço fundido geralmente adotam medidas como risers e ferro frio, além de compensação, para obter solidificação seqüencial.

Ferro fundidotem uma resistência ao desgaste mais alta, mas menor força, e sua resistência e plasticidade são um pouco inferiores, embora seja um pouco mais soldável.

2. A fluidez do aço fundido é relativamente ruim. Para evitar derramamento insuficiente e fechamentos frios em componentes de aço fundido, a espessura da parede do aço fundido não deve ser inferior a 8 mm. A estrutura do sistema de vazamento deve ser simples e as dimensões transversais devem ser maiores que as da fundição. Os fabricantes de aço fundido também devem usar métodos de fundição a quente ou fundição a seco e aumentar adequadamente a temperatura de vazamento, geralmente recomendada entre 1520-1600 ° C. Uma temperatura de vazamento mais alta aumenta o superaquecimento do aço fundido, permitindo que ele permaneça em um estado líquido por mais tempo. No entanto, se a temperatura de vazamento for muito alta, pode levar a defeitos como grãos grossos, rachaduras quentes, adesão de areia e porosidade do gás. Portanto, os fabricantes de aço fundido devem controlar cuidadosamente a temperatura de vazamento.

As funções depeças fundidas de açoepeças fundidas de ferrosão bastante semelhantes, mas o aço fundido tem melhor força e pode ser soldado. Atualmente, os produtos de aço fundido produzidos pelos fabricantes são amplamente utilizados em construção, metalurgia, equipamentos de mineração e várias outras indústrias, com um volume anual de exportação anual muito alto em nosso país, mantendo uma participação de mercado significativa.
